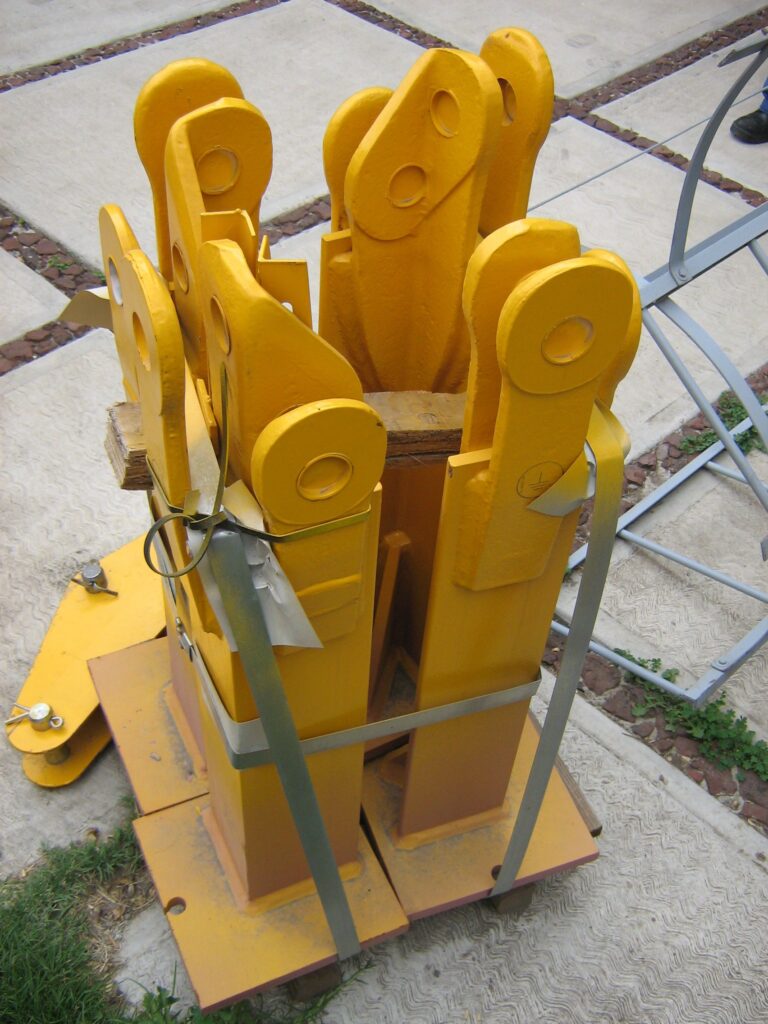

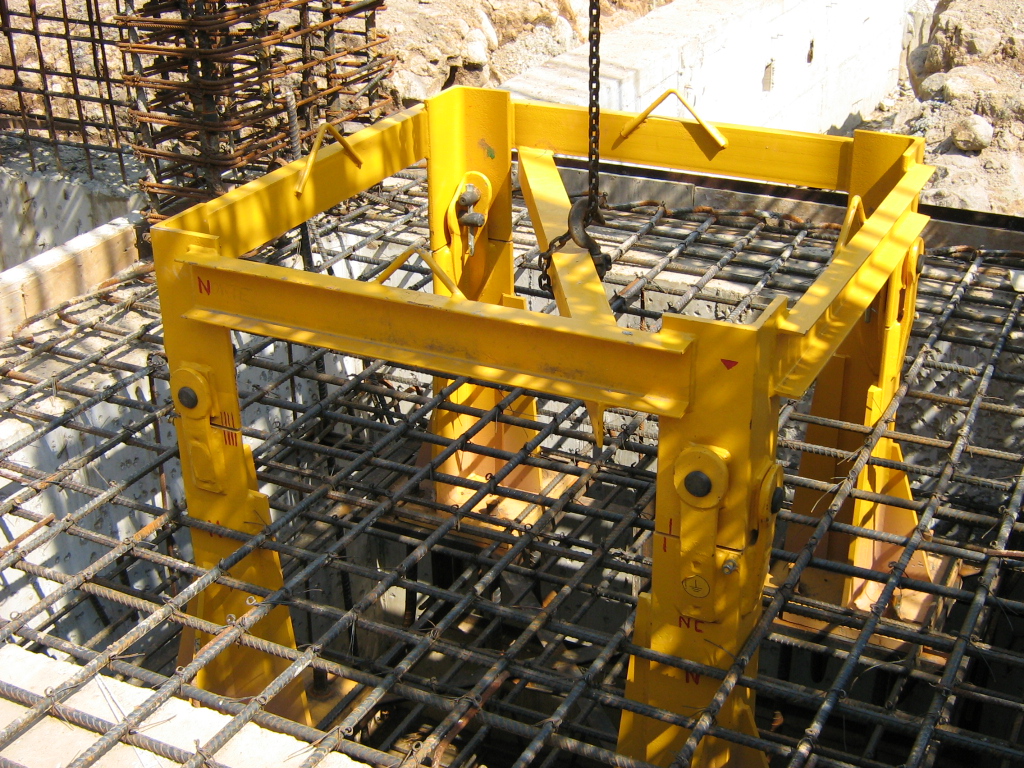

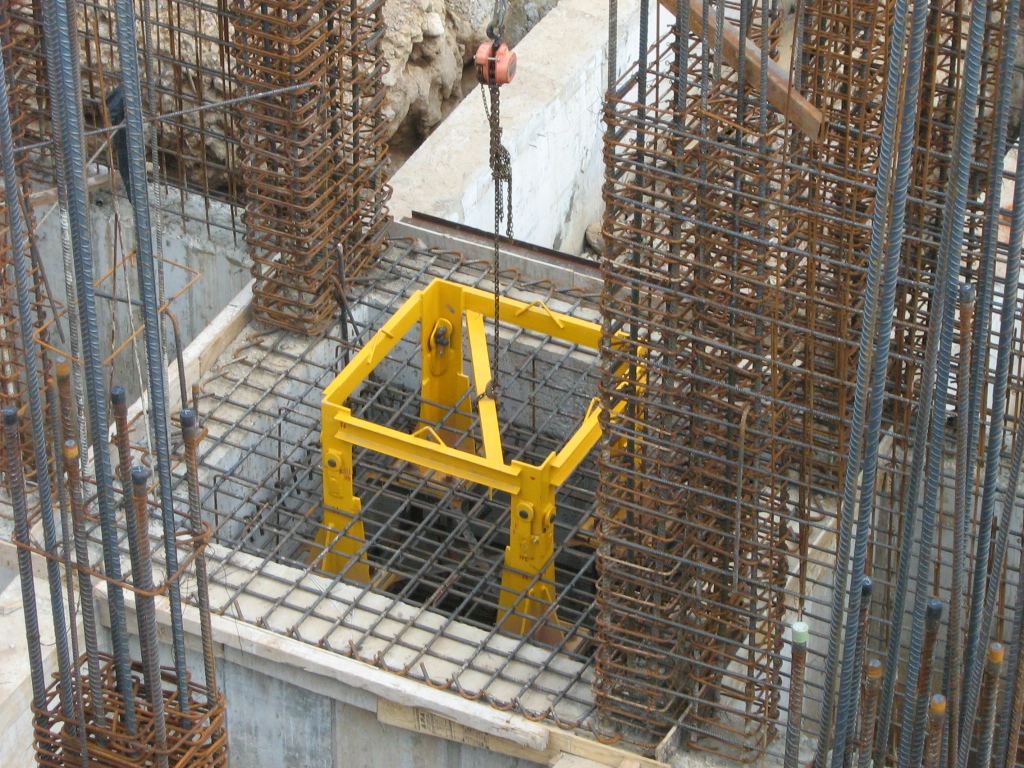

¿Cuáles son los esfuerzos y reacciones sobre los pies de empotramiento de una grúa torre?

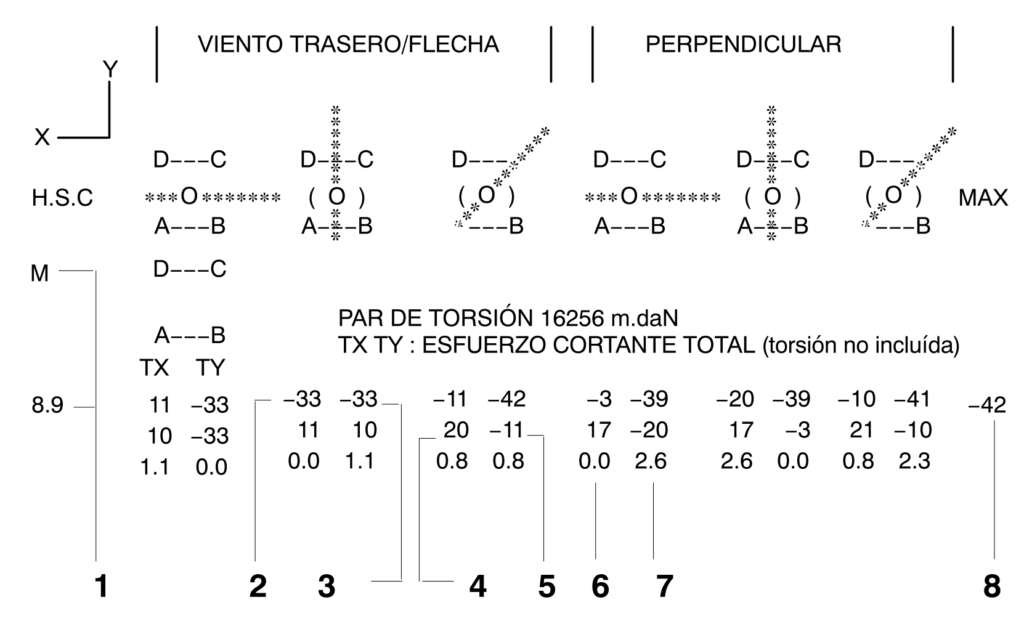

¿Como se lee la leyenda de reacciones?
- Se selecciona la altura (Num 1 en la imagen ) bajo gancho de la grúa torre.
- Los núm.2, 3, 4 y 5 indican las reacciones verticales en toneladas en cada pie de empotramiento D, C, B y A.
- Núm. 6 y 7 indican el esfuerzo cortante total en toneladas en ejes X y Y.
- No olvidar considerar el Par de Torsión.
- El cuadro indica las reacciones en función de la posición de la flecha.
- En todos los casos, siempre considerar el 8 que indica la reacción vertical máxima en toneladas.
Cuidados al leer las reacciones
Los manuales indican reacciones cuando la grúa torre esta en servicio y cuando la grúa esta fuera de servicio.
Reacciones grúa torre en servicio: 76 toneladas
Reacciones grúa torre fuera de servicio: 91 toneladas
Siempre se debe tomar en cuenta la reacción más elevada
