Esta página describe las fases de telescopaje de una Grúa Torre. El telescopaje de todas las grúas requiere de un elemento de mástil de telescopaje (indicado en rojo en los dibujos). Las grúas siguen un montaje lógico, y el telescopaje de este tipo de grúas es un método alternativo. Para otras algunas otras grúas de la gama no se requiere de este elemento de telescopaje.
Fase 1: Levante la jaula con la grúa. Precaución: En algunos casos la grúa no puede levantar la jaula (cuando la jaula pesa más que las capacidades de carga de la grúa). En ese caso la jaula se debe instalar en medio de dos elementos de mástil con una grúa móvil
Fase 2: Los tirantes provistos con la jaula permiten izarla en el ángulo correcto para su conexión con el pivote del elemento de mástil. Las 2 puertas de la jaula son abiertas

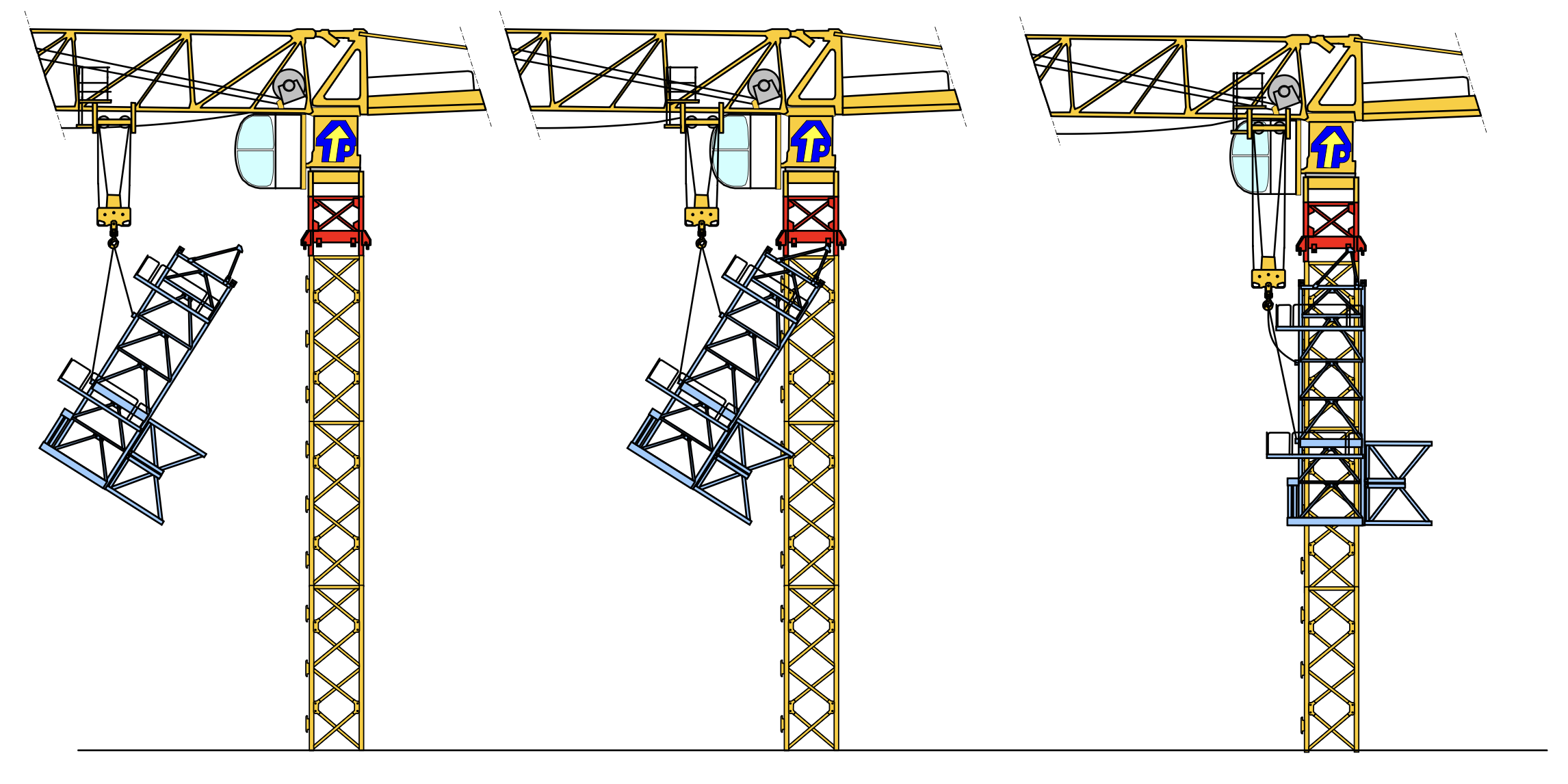

Fase 3: Al bajar el gancho, se le permite a la jaula articularse en su soporte, abrazando el mástil de la grúa. Las puertas se cierran y se aseguran.
Fase 4: Gire la grúa 180 grados. Utilice el sistema hidráulico de la jaula para acoplar la traviesa en las orejas del mástil y asegure la jaula. Después de esto, se pueden remover los soportes de articulación que sostienen la jaula (localizados en (1)).
Fase 5: Utilizando el sistema hidráulico de la jaula, levante la jaula (el cilindro hidráulico sale y empuja la traviesa acoplada en las orejas del elemento de mástil y la jaula sube).

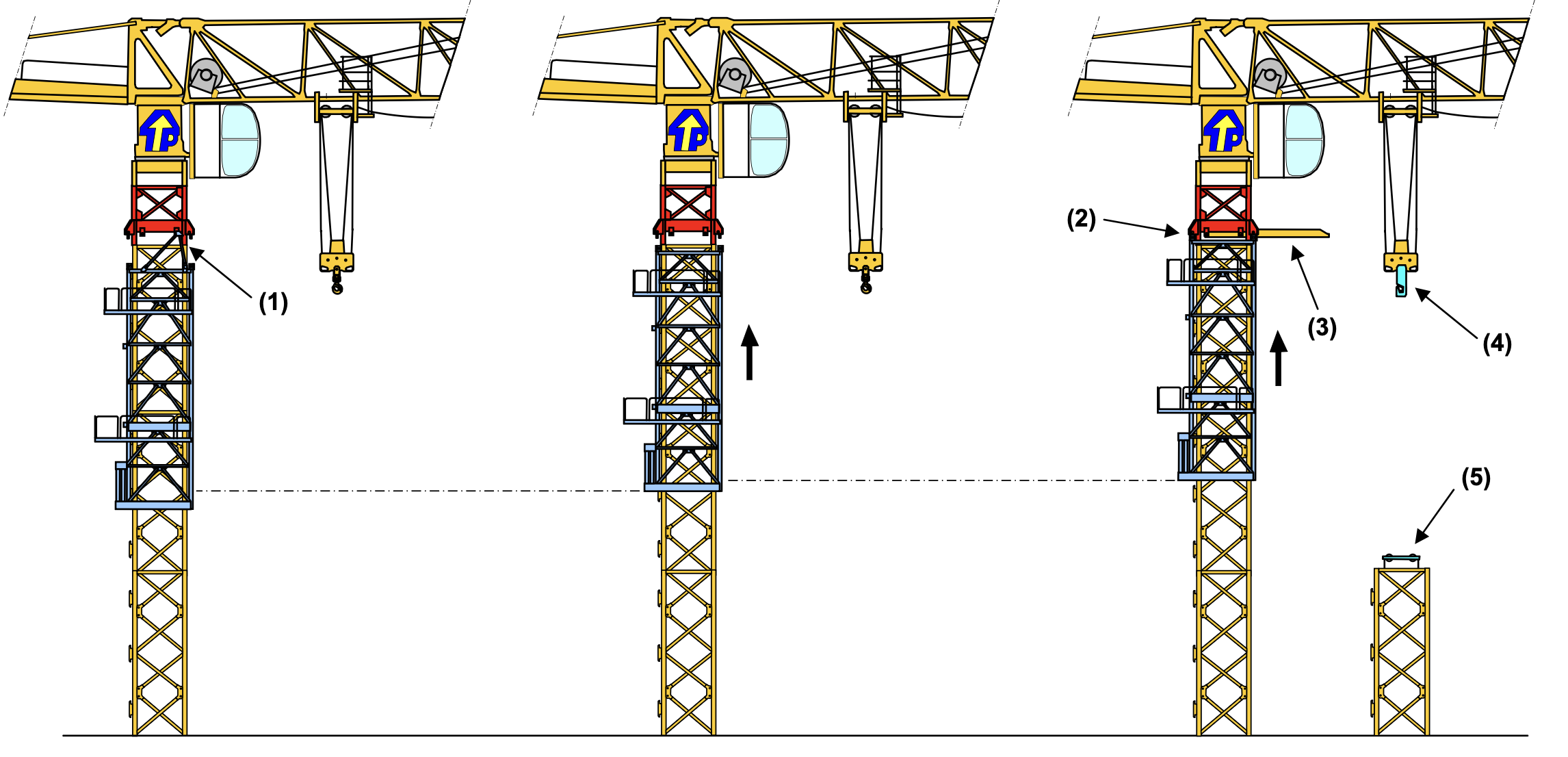

Fase 6: Conecte la jaul a con el elemento de telescopaje marcado en rojo (2). Instale el monorriel (3). Acople el accesorio de telescopaje en el gancho (4). Acople en carro deslizante en el el emento de mástil a ser instalado (5).

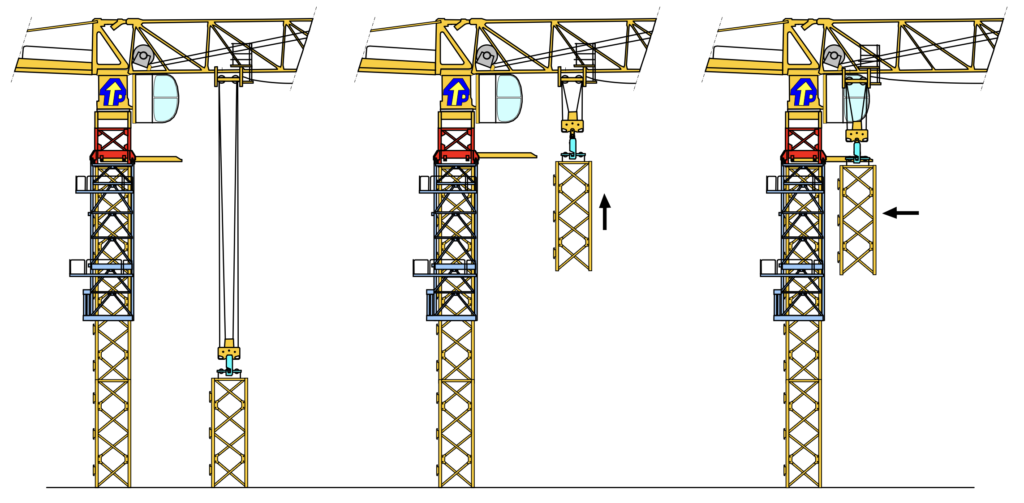

Fase 7: Baje el gancho y acople el carro deslizante con el accesorio del gancho.
Fase 8: Levante el elemento de mástil, hasta la elevación del monorriel.
Fase 9: Alinee el carro deslizante con el monorriel, e introdúzcalo dentro del monorriel para que se deslice sobre el mismo.

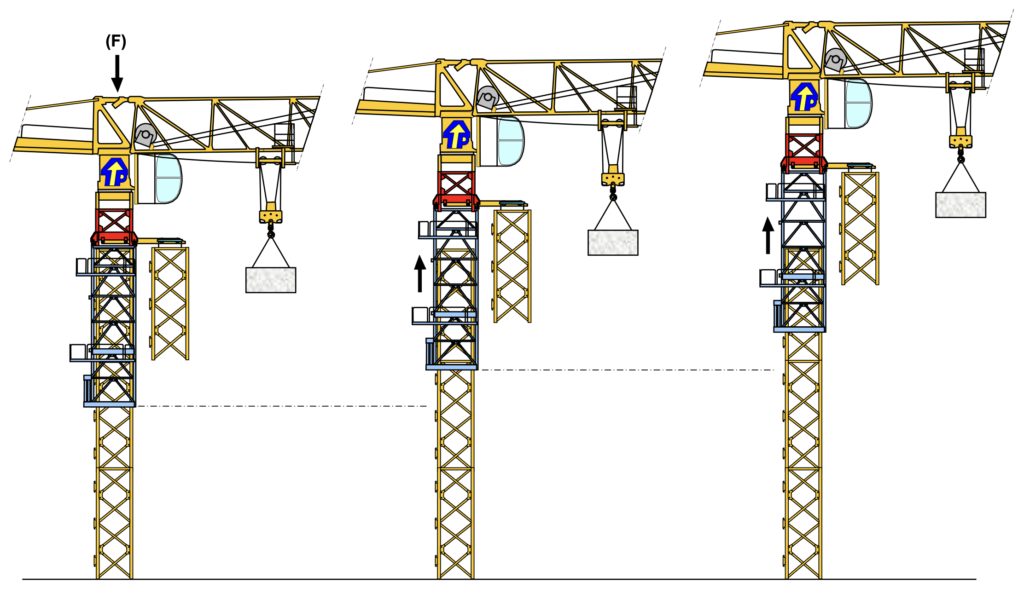

Fase 10: Levante un peso de balanceo. Antes de elevar la parte giratoria, necesitamos balancear la grúa, para obtener una fuerza vertical linear sobre la jaula (F).
Fase 11: Remueva los pernos entre el elemento de telescopaje (rojo) y el mástil. Eleve la jaula de telescopaje utilizando el sistema hidráulico de la jaula.
Fase 12: Asegure la jaula con el mástil. Cambie de posición la traviesa (a una oreja más arriba) y apóyela sobre las nuevas orejas. Desacople la jaula con el mástil e inicie un nuevo ciclo de extensión del cilindro hidráulico.
Fase 13: Una vez más asegure la jaula con el mástil, cambie la posición de la traviesa a otra oreja, desacople la jaula del mástil y continúe con el movimiento. Se requieren 3 extensiones del cilindro para obtener el espacio necesario para aceptar el nuevo elemento.
Fase 14: Deslice el elemento dentro de la jaula.

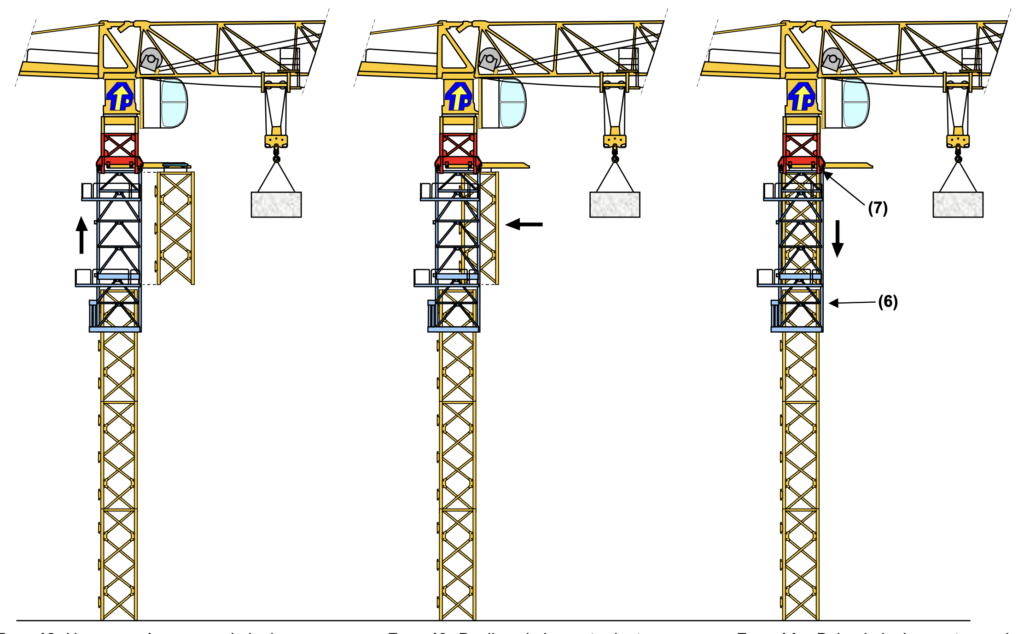

Fase 15: Baje la jaula retrayendo el cilindro y acople el elemento de telescopaje (rojo) (7) con el resto del mástil (6). Baje el peso de balanceo al suelo y coloque otro elemento de mástil en el monorriel. Continúe desde la fase 9.
