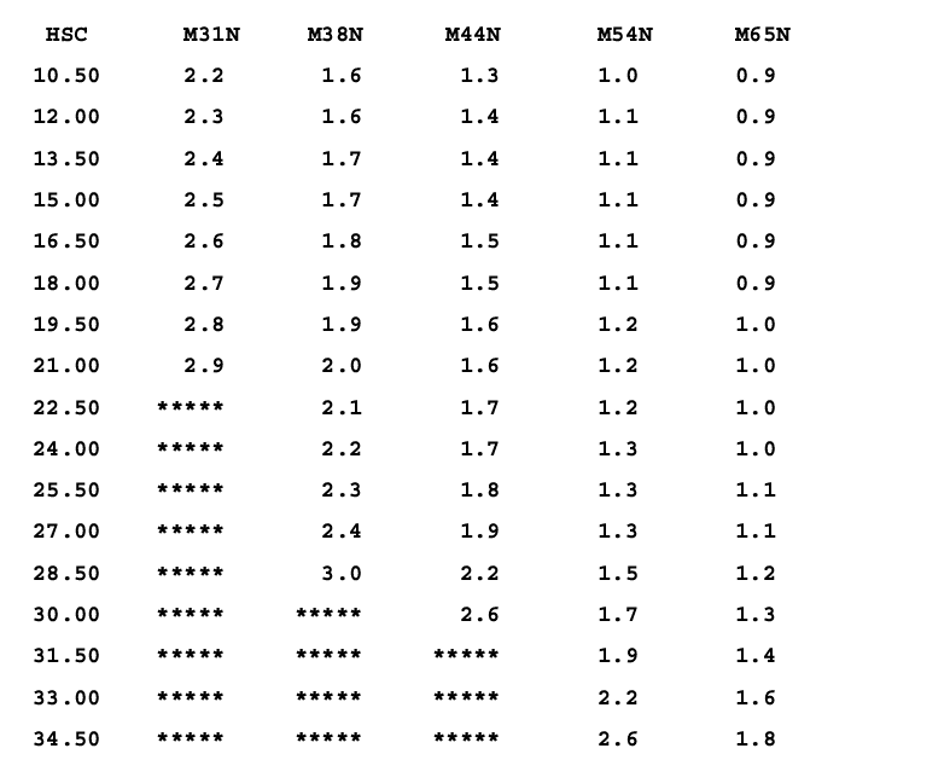

Procedimiento de lectura de la tabla de presiones
Paso 1. Identificar la altura bajo gancho (H.S.C) 1 requerida para el proyecto.
Paso 2. Localizar en el eje horizontal el tipo de dado de cimentación 2.
Paso 3. El valor de intersección 3 indica la presión transmitida al terreno, expresada en kg/cm².
Caso práctico de selección.
Condiciones iniciales: H.S.C. = 27 m; Resistencia del terreno = 1.5 kg/cm².
- Selección óptima: Se determina el uso del macizo M54N (peso propio: 54 toneladas), el cual ejerce una presión sobre el terreno de 1.3 kg/cm². Este valor cumple con el factor de seguridad al ser inferior a la resistencia del suelo.
- Opción descartada: El macizo M44N (44 toneladas) queda descartado, ya que transmite una presión de 1.9 kg/cm², valor que excede la capacidad del terreno, conllevando riesgo de falla por asentamiento.
Detalle estructural y armado del macizo de cimentación M54N
